Sobre este serviço
Desenvolvo projetos de placas de circuito impresso (PCB) no KiCad para protótipos eletrônicos, automação, IoT, Arduino, ESP32, sensores e módulos eletrônicos.
A partir do seu esquemático, realizo o posicionamento dos componentes, roteamento das trilhas, definição do contorno da placa, organização da serigrafia, verificação das regras do projeto e preparação dos arquivos para fabricação.
Conforme o pacote escolhido, posso entregar:
projeto-fonte do KiCad;
layout da placa;

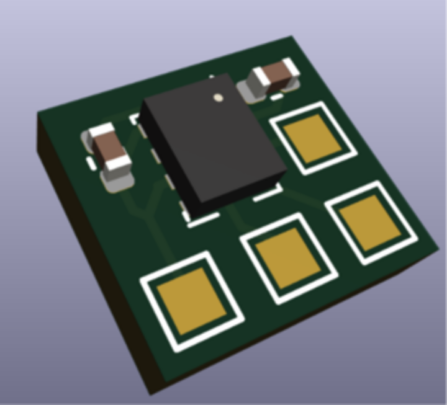

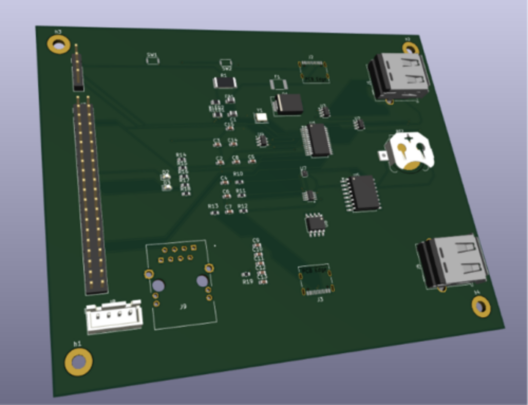

visualização 3D;
verificação ERC e DRC;
arquivos Gerber;
arquivo de furação Excellon;
PDF ou imagens para conferência;
documentação básica da placa;
criação ou ajuste de footprints simples.
Pacotes disponíveis
PCB simples — a partir de R$ 50
Até 10 referências de componentes.
Placa de duas camadas.
Esquemático e footprints fornecidos pelo cliente.
Posicionamento e roteamento básico.
Projeto KiCad e visualização 3D.
Verificação DRC.
Uma revisão simples.
PCB com Gerber — a partir de R$ 120
Até 25 referências de componentes.
Posicionamento e roteamento completo.
Regras básicas de projeto.
Verificações ERC e DRC.
Projeto KiCad.
Visualização 3D.
Arquivos Gerber.
Arquivo de furação Excellon.
Uma revisão.
PCB completa — a partir de R$ 180
Até 35 referências de componentes.
Ajuste ou criação de footprints simples.
Definição do contorno e organização da serigrafia.
Roteamento completo.
ERC e DRC.
Gerber e furação.
PDF ou documentação básica para fabricação.
Até duas revisões.
O valor final depende da quantidade de componentes, número de camadas, complexidade do circuito, necessidade de footprints personalizados, dimensões da placa, prazo e quantidade de revisões.
Projetos com quatro camadas, fontes chaveadas, RF, USB de alta velocidade, alta corrente, impedância controlada, BGA ou outros requisitos especiais serão avaliados antes da contratação.
O que Joao precisa para começar
esquemático em PDF, imagem nítida ou arquivo editável; lista de materiais, se disponível; dimensões aproximadas da placa; quantidade de camadas desejada; posição obrigatória de conectores, furos e componentes; preferência de fabricante, caso já tenha; requisitos de montagem, gabinete ou fixação; prazo desejado; referências de placas ou protótipos existentes. Aceito arquivos de projetos feitos no KiCad, EasyEDA, Altium ou programas semelhantes. Arquivos de outros programas poderão precisar de conversão ou exportação antes do início do trabalho. Caso você ainda não tenha um esquemático, envie uma descrição do circuito, uma imagem, um desenho, uma foto do protótipo ou a lista de componentes. Farei uma avaliação inicial para verificar se é possível desenvolver o projeto e indicar o pacote adequado. Antes de iniciar, confirmarei o escopo, o prazo, o número de componentes, o número de camadas e os arquivos que serão entregues. Não compre o serviço básico antes de enviar as informações principais. Projetos complexos ou com requisitos especiais precisam ser avaliados previamente.
Sobre Joao
Avaliações
Ainda sem avaliações. As avaliações aparecem aqui depois dos primeiros pedidos concluídos.
